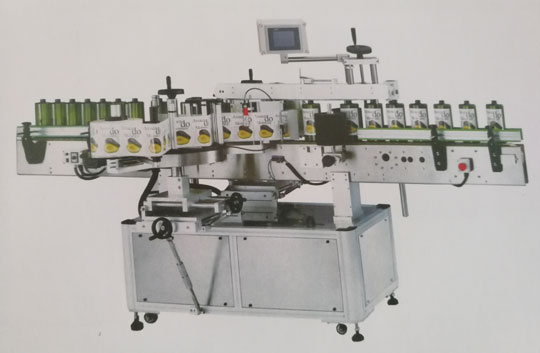

直線圓瓶不干膠貼標機
- 詳細內容
- 產品特性
產品優點
＊功能強大，一臺機可實現圓瓶直經20毫米至200毫米貼標。
＊貼標平整、不起皺、無氣泡，貼標精度好、效率高、穩定性好；
＊使用機械調整部分結構化組合和標簽卷繞的巧妙設計，貼標位置6自由度微調方便(調整后可固定)，使不同產品之間的轉換調整和標簽卷繞變得簡單、省時；
＊自動保證瓶子對中性，對工人放瓶和流水線對接進瓶只有簡單要求，大大降低工人作業或流水線對接難度；
＊具備無物不貼標，無標自動校正和自動檢測功能；
＊可單機生產，也可接流水線生產；
＊設備主要材料采用不銹鋼和高級鋁合金，整體結構牢固，美觀大方；
＊采用標準PLC+觸摸屏+標準傳感器電控系統控制，人機交互界面全中文注釋和完善的故障提示功能、操作教導功能；使用方便，維護簡單；
＊完善的設備配套資料(包括設備結構，原理，操作，保養，維修，升級等說明資料)，給設備正常運作提供充分保障；
＊＊具有故障報警功能，生產計數功能，省電功能，生產數設定提示功能，無標報警
＊可選配功能和部件：①熱打碼/噴碼功能
②自動上料功能
③自動收料功能(結合產品考慮)
④增加貼標裝置。
⑤其他功能(按客戶要求訂做)。
三、工作過程：
操作說明：
＊核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，標簽被覆貼附在產品上，一張標簽的貼附動作完成；
＊操作過程：放產品(可接流水線)—>產品導向(設備自動實現))—>產品輸送(設備自動實現)—>貼標(設備自動實現)—>收集已貼標產品。
主要技術參數
以下為標準機型技術參數，其他特殊要求和功能，可量身訂做。
＊貼標精度：±1mm (不含產品、標簽誤差)；
＊貼標速度：50～200件/分鐘(與產品標簽尺寸有關)；
＊適用產品尺寸：150mm≥寬度≥30mm，500mm≥長度≥30mm，50≤高度≤330mm
＊適用標簽尺寸：15mm≤長度≤300mm，15mm≤高度≤250mm；
標簽內徑76mm，外徑300mm(以內)
＊整機尺寸：2000×1500×1000mm(長×寬×高)；
＊適用電源：220V 50/60HZ；
＊整機重量：200Kg
主要電器配置表
編號 零件名稱 零件規格 數量 廠 牌
1 貼標伺服電機 BCH16HF07330A5C 750W 1 法國施耐德
2 貼標伺服驅動器 LXM16DU07M2X 750W 1 法國施耐德
3 輸送帶馬達 3相220V / 0.57KW 1 臺灣華星
4 分瓶馬達 220V/25W 50~60Hz 1 臺灣中大
5 分瓶調速盒 1 臺灣中大
6 變頻器 ATV12H075M2 1 法國施耐德
7 貼標電眼 WFS3-40N415 1 德國施克
8 測物電眼 FX-501 1 日本松下
9 可編程控制器（PLC） TM241C40T 1 法國施耐德
10 觸摸屏 HMIGXU3500 1 法國施耐德
